华鹏桥架厂家告诉你桥架的载荷和选择步骤

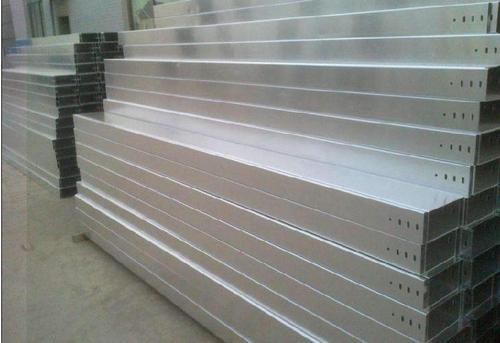

电缆桥架载荷

电缆桥架的载荷分为静载荷、动载荷和附加载荷。

静载荷是指电缆敷设在电缆桥架内的电缆种类、电缆数量、每根电缆的外径重量/单位长度，根据电缆敷设路线的不同而计算。

动荷载是指电缆桥架安装、维修过程中施工和维修人员的重量。对于轻型电缆桥，一般不考虑动荷载，即不允许人站在桥上。如果需要考虑人，跨度应该适当缩小。额外的负载只在户外是指负载引起的雪,冰,风能和电磁力,是相关的自然气象条件安装位置和带电体的性质,应根据各种条件在设计计算。

2. 桥架选择步骤

(1)确定桥架宽度、层数、支撑点类型和间距，以及每层桥架上索的分布情况。

(2)计算各层索的均布荷载(kN/ m2)，初步确定桥架的模型和规格。

(3)根据缆索荷载值对桥架进行强度校核。验算公式如下:

用Q = q1 + q2式中，Q1——电缆均匀分布荷载(每层均匀分布荷载的值)(kN/ m2)M2)，均布荷载为托盘、梯子或电缆槽的荷载;Q2——考虑铺设或维护电缆时，等效于人的重量(kN/ m2)的均匀荷载M2)、q2值计算，人体体重一般计算为P =90kg。表示集中荷载和均布荷载弯曲距离

根据弯曲距离相同的情况:式中:P——1人荷载(kg)

1个支点距离的布置(当支点距离不等时为值)(m)

Q2——1人等效均匀载荷(kg/m)

根据上述初步确定的桥架模型、规格和支点间距，查阅厂家的样品数据，反复核对距离和桥架模型，直至满足荷载要求。

(4)偏转

对于如何确定偏转值没有明确的规定。显然，在重负荷区域，应降低卷绕度，即钢量相应增加。因此，在计算中，只要充分利用钢的许用应力，保证足够的安全系数，挠度与跨度的比值(支撑点之间的距离)应为1/250~1/150。
